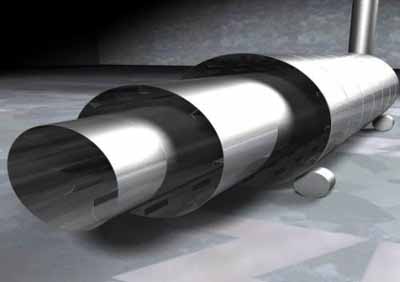

三通道干燥機  Triple Pass Dryer

工作原理

沈陽一通創業干燥設備公司消化吸收國外先進技術，研制了國內領先的三通道旋轉式干燥機（Triple Pass Dryer），廣泛應用于生物質、人造板、非金屬礦、化工、環保、飼料、農業、林業等行業。 適用木屑、鋸末、秸稈、刨花、樹皮、木粉、稻殼、牧草、油棕絲、植物纖維、啤酒糟、酒精糟、木薯渣、銀杏葉、萬壽菊、中草藥、苜蓿粉、玉米芯、蔬菜粉、各種結晶體、非金屬礦粉、無機肥料等糟渣類物料的干燥�？筛鶕�(jù)用戶條件采用熱風回用,熱效率高達80%，明顯高于同類干燥設備。

工作原理

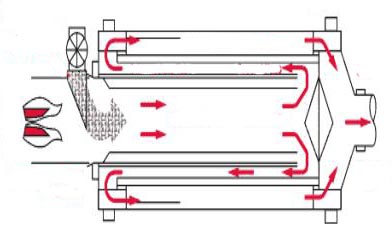

高溫熱空氣與濕物料一起進入中心筒，然后回轉，沿中間環形通道流動，再次折回，通過外環形通道，至干燥圓筒的排出口。各通道內的物料在高溫氣流壓力下輸送，并在懸浮狀態下干燥，通道內還有葉片來攜帶散落的物料。微小碎料幾乎與空氣流同速通過干燥機。中間和外環形通道內的較濕重的物料由料流中落下，但由于干燥筒的轉動重新被葉片帶起，返回氣流中，不斷地處于干燥介質的包圍之中。     在這種運動作用下，較微小的碎料得以迅速干燥，并較快地由干燥筒內排出。較濕的大塊碎料在干燥筒內時間較長。這樣可使物料的干燥更為均勻。熱空氣與物料一同流動時，將發生強烈的熱量和質量交換，在干燥筒出口處，干燥介質溫度降至80-120℃。

工藝流程

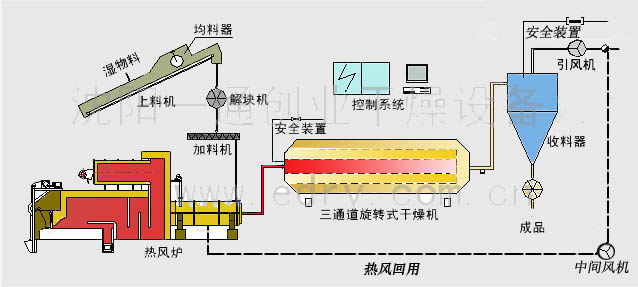

濕物料推入上料機，在上料機出料口前均料器將物料均勻化,解塊機將物料打散，松散的物料通過上料機送入加料口，被高溫熱氣流吸入干燥機內進行干燥；干燥后的物料隨氣流進入排料系統，混入的雜物沉積到沉積裝置中定期排出，經收集器料風分離后，干物料由閉風出料器排入冷卻系統；冷卻后的干料經閉風出料器進入打包機打包（或造粒壓塊磨粉等）。從收集器排出的尾氣排入大氣，或根據用戶條件，部分尾氣循環使用，以提高熱效率。

應用示例

	應用1	應用2
產量 t/h	12	7
蒸發水分 t/h	10	5.5
入口熱風溫度 ℃	550-600	400
出口熱風溫度 ℃	125	80
筒體轉速 rpm	5.36	5.5
引風機功率 kw	250	110
干燥機傳動 kw	30	22
氣體通過量 m3/h	70000	45000
干燥機型號	BHG3600C	BHG3200D
熱源	生物質符合熱風爐	生物質熱風爐

                               數據以刨花、鋸末、木屑為例，原料濕基含水50%(干基100%)，干品濕基含水2.9%(干基3%)

根據物料特性，以三通道旋轉式干燥機為基礎，結合多年行業經驗和工程實例，可提供多種行業專用干燥機。如：木屑干燥機、鋸末干燥機、木薯渣干燥機、木片干燥機、刨花干燥機、木粉干燥機、中草藥干燥機、中藥渣干燥機、纖維干燥機、稻殼干燥機、秸稈干燥機、啤酒糟干燥機、酒精糟干燥機、酒糟干燥機、萬壽菊干燥機、苜蓿草干燥機、油棕纖維干燥機、膨潤土干燥機、螢石干燥機、礦粉干燥機等。      (即:木屑烘干機、鋸末烘干機、木片烘干機、刨花烘干機、木粉烘干機、木薯渣烘干機、中草藥烘干機、中藥渣烘干機、木質纖維烘干機、稻殼烘干機、秸稈烘干機、啤酒糟烘干機、酒精糟烘干機、酒糟烘干機、萬壽菊烘干機、苜蓿草烘干機、油棕烘干機、棕櫚纖維烘干機、膨潤土烘干機、螢石烘干機、礦粉烘干機等)。
